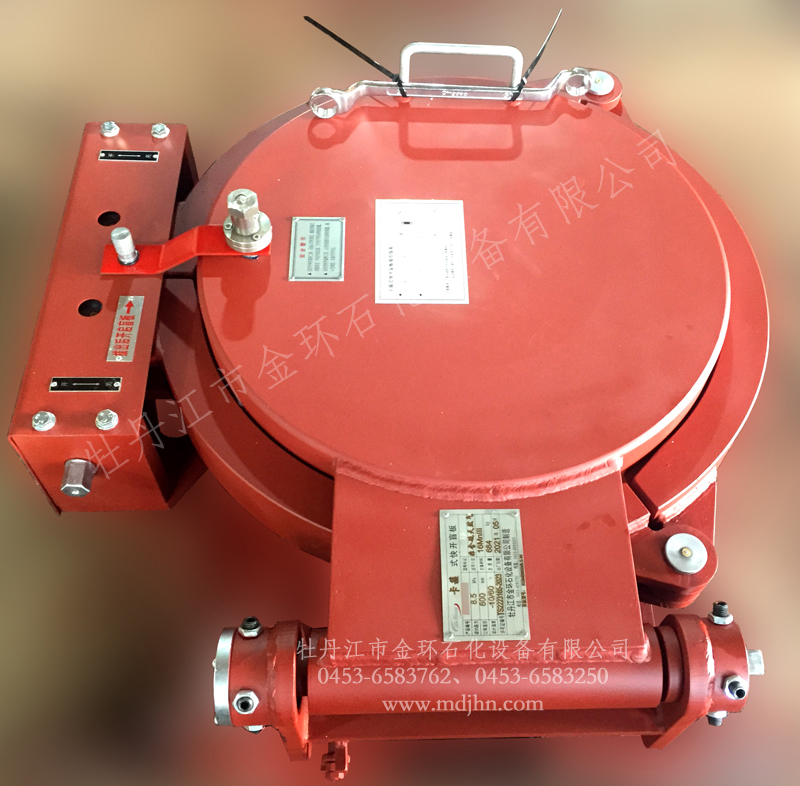

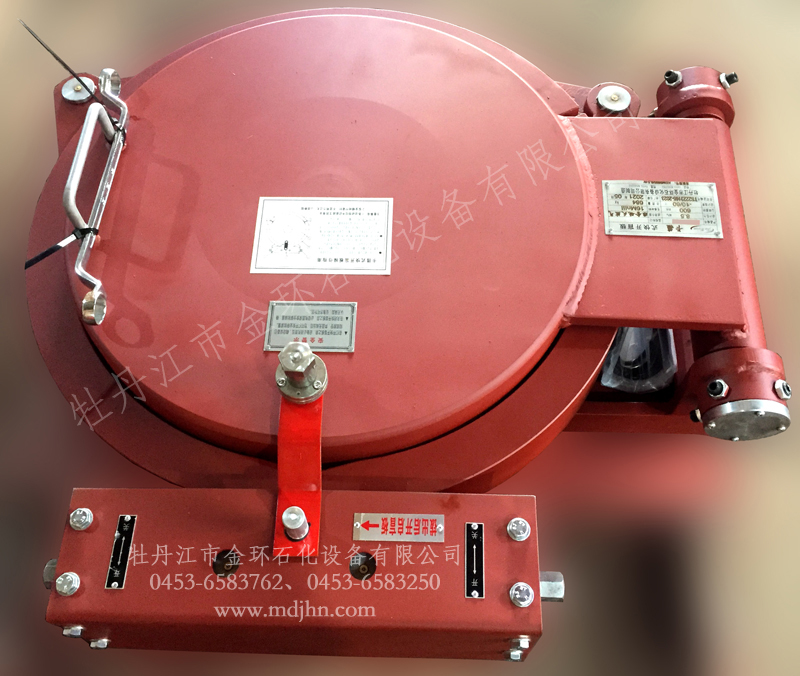

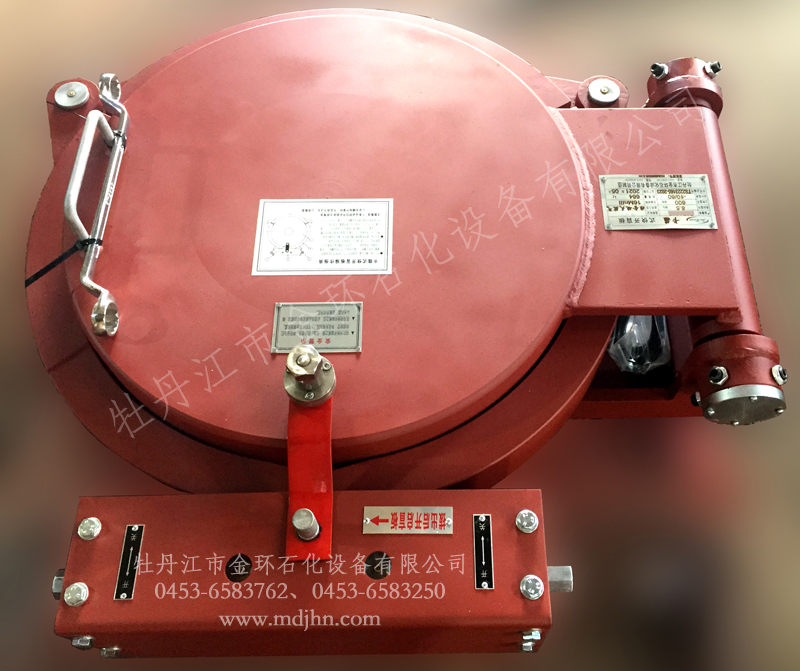

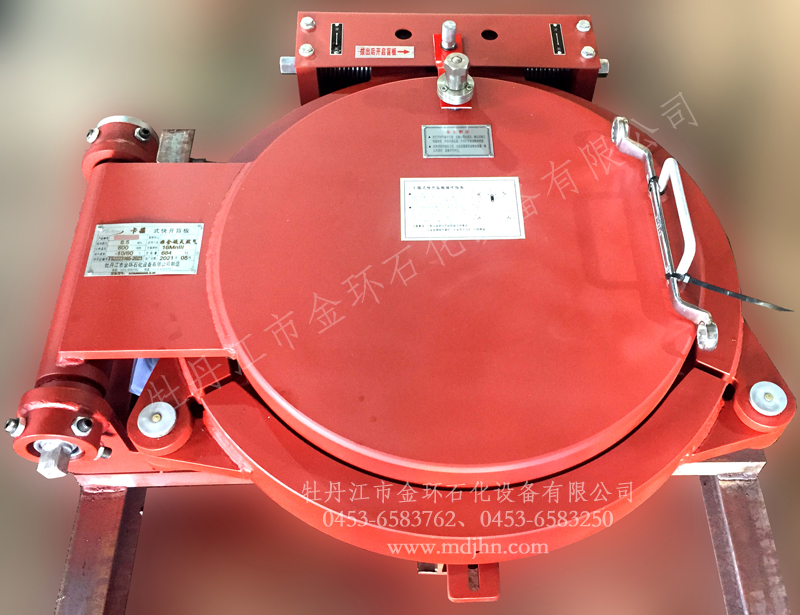

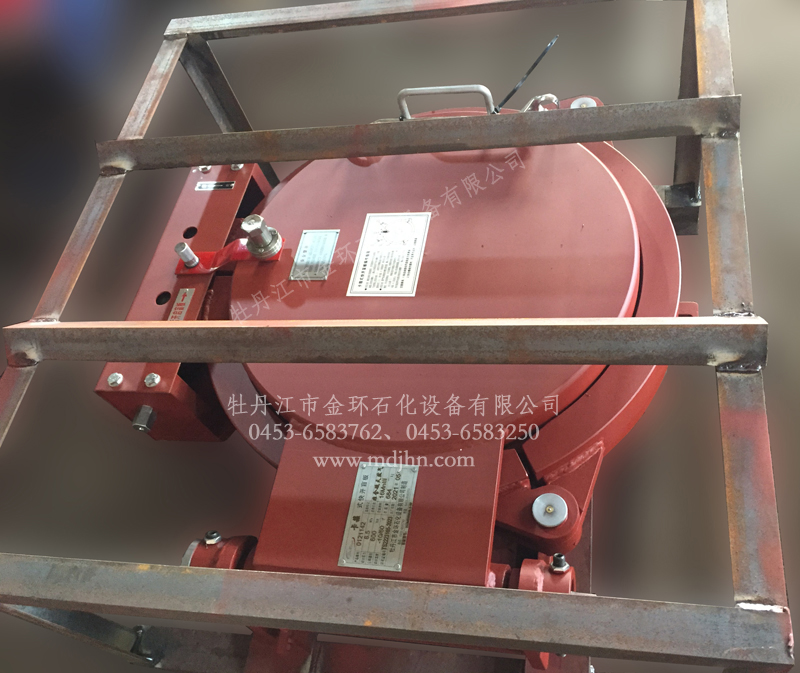

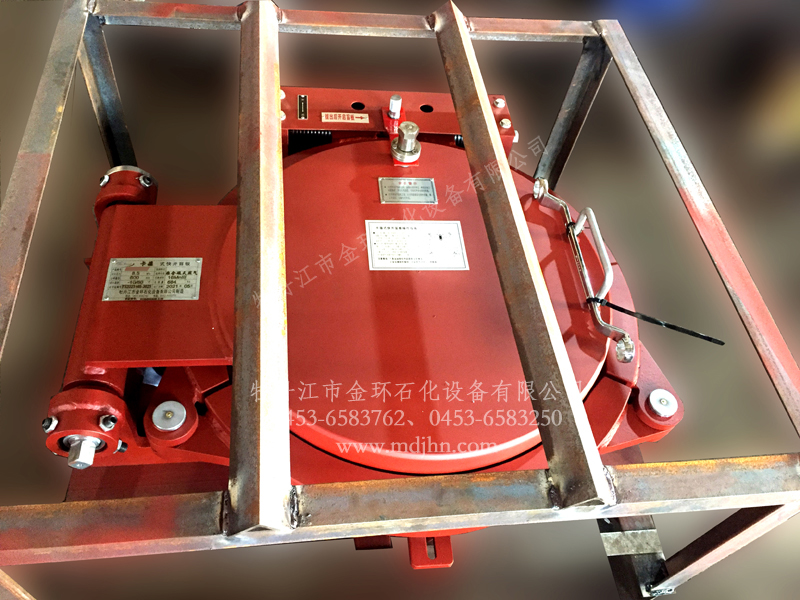

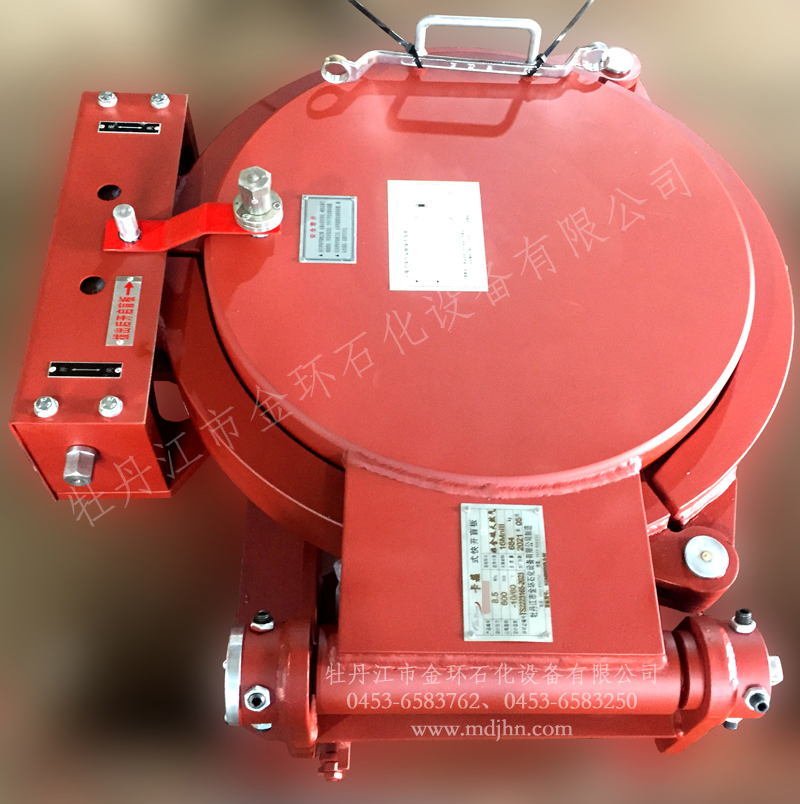

快開盲板是用于壓力管道或壓力容器的圓形開口上的一種機械裝置。一般由筒體法蘭、頭蓋、勾圈或卡箍、密封圈、安全聯鎖機構、開閉機構、轉臂及短節(需要時)等部件構成。
快開盲板是壓力容器快開門蓋的一種型式，廣泛應用在天然氣領域中的需經常啟閉的設備上。常用的快開盲板分為牙嵌型、卡箍型、插扣型、鎖環型、漲環型、固定壓力環型等典型的結構，以手動操作為主。
我公司的快開盲板按ASME Ⅷ Div.1設計，經ANSYS有限元應力分析與結構，主要受壓元件全部采用整體鍛件加工，利用低合金高強度碳素鋼。
耐腐蝕堆焊工藝，適于各種工況條件，并可以做抗氫抗硫?qū)嶒灐?/div>
我公司快開盲板完全符合GB150等有關法令、法規，執行SY/T0556-2018（快速開關盲板技術規范）行業標準。
應用場合
石油、天然氣集輸管道上等
清管器收、發筒（俗稱：收發球筒）
各種過濾器、過濾分離器
增壓釜、硫化罐
各種快開門式壓力容器
本產品主要技術指標：
a、 公稱直徑Dn： ≤1600mm
b、 設計壓力Pn：≤40 MPa
c、 工作介質：油、氣、水
d、 設計溫度：-50℃~300℃
f、 材質：碳素鋼
e、 管道厚度：6mm~100mm
以上為式例產品指標，其它盲板規格均按行業標準執行。
